Fali szabályzó-és mérőállomás T21 Z R 22

Műszaki Leírás

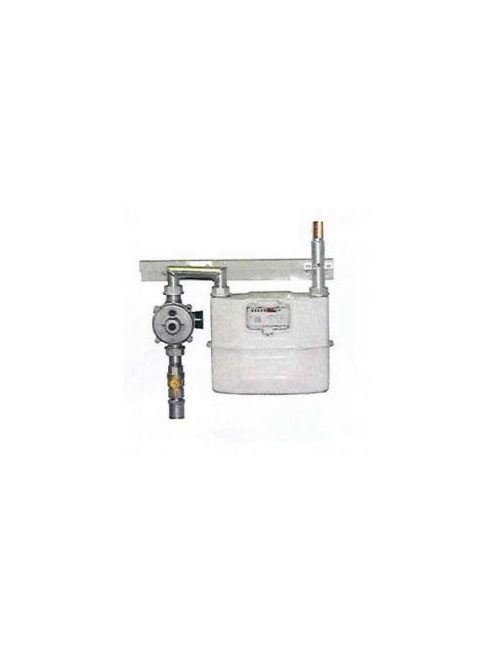

A szerkezet főbb részei a védőszekrény, szerelősín, kilépő és belépő fejcső.

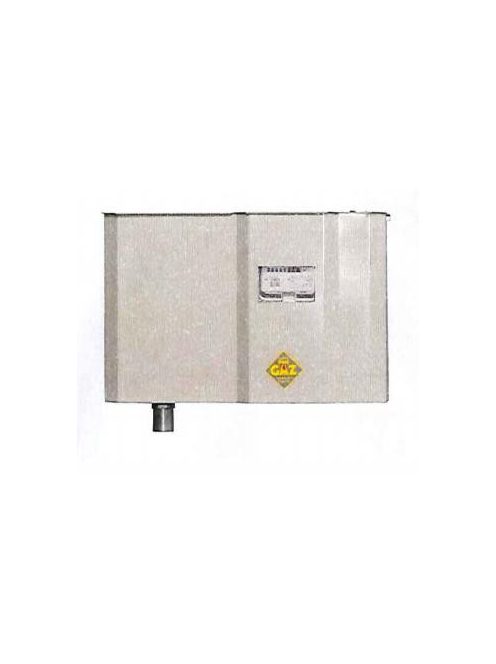

A szekrény 0,8/1,0 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A kivezetések helyén a ki- és belépő csővezeték részére kicsípéseket készítettek. A domborított védőburkolatot szerelősín segítségével rögzíthetjük, ezeknél a gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. A szerelősín 2,0/3,0 mm-es minőségű minőségű acéllemezből készült hajlított tartó, amely 2/4 db kör vagy ovális furaton keresztül állványcsavar, tipli segítségével erősíthető a falszerkezethez.

A szerelősínen kialakított további négy kör vagy ovális furaton keresztül csavarkötéssel rögzíthetők. A fejcső felületvédelmére galvanizálást alkalmaztak.
